| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2006, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Промежуточный элемент трубопровода с кабелем вывода в ППУ изоляции — это фасонное изделие, производимое по стандартам ГОСТ 30732-2006 и являющееся связующим звеном в работе системы оперативно-дистанционного контроля (ОДК) предизолированного трубопровода систем теплоснабжения, соединяя медные проводники по всей протяженности теплотрассы с кабелем вывода на терминалы, монтируемые на концевых и промежуточных элементах трубопровода.
В зависимости от протяженности трубопровода систем тепло- и водоснабжения в ППУ изоляции для работы системы ОДК требуется установка соответствующего количества разных типов терминалов, поскольку каждый прибор рассчитан на фиксацию показателей определенной протяженности трубопровода. С увеличением протяженности трубопроводной системы и с ростом ее разветвленности требуется установка большего числа терминалов, что требует увеличения использования и промежуточных элементов трубопровода с кабелем вывода. Обычно один промежуточный элемент с кабелем вывода устанавливается на участке трубопровода протяженностью не более 300 метров.
Данный элемент трубопровода изготавливается без металлической заглушки изоляции, что отличает изделие от элемента трубопровода с кабелем вывода, в том числе с торцевым исполнением вывода многожильного кабеля для системы ОДК. Вывод кабеля устанавливается в боковой части промежуточного элемента в середине по его длине (см. схему и фото изделия).
Чаще всего данные фасонные изделия в ППУ изоляции изготавливаются для установки в системах теплоснабжения тепловых сетей подземного бесканального типа прокладки и поэтому в качестве наружной изоляции промежуточного элемента используется полиэтиленовая оболочка из ПЭНД.
Цена на промежуточные элементы трубопровода с кабелем вывода в ППУ изоляции даны в прайс-листе компании СТК ППУ-Формат, а расчет стоимости данного изделия произведен из условий применения стандартной по толщине стенки электросварной трубы и тепловой ППУ изоляции первого типа.

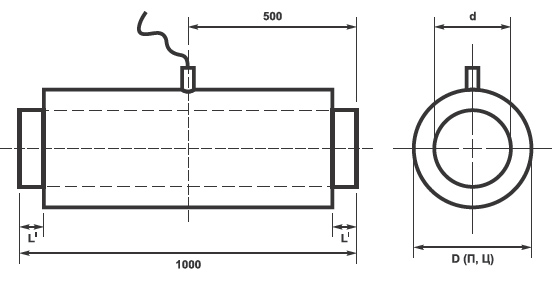

Схема промежуточного элемента трубопровода с кабелем вывода в ППУ изоляции:

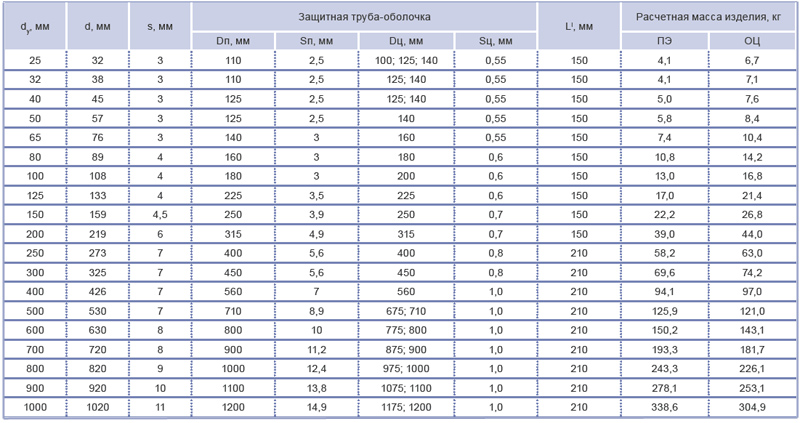

Таблица размеров промежуточных элементов трубопровода с кабелем вывода в ППУ изоляции в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Промежуточный элемент с кабелем вывода
