| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Элемент неподвижной опоры является основной частью более сложной сборной конструкции щитовой неподвижной опоры, применяемой при прокладке трубопроводов разного типа, в том числе систем теплоснабжения тепловых сетей. Изготавливаемый в заводских условиях стальной теплоизолированный элемент неподвижной опоры трубопровода при монтаже тепловых сетей бетонируется в конструкцию щитового типа, за счет чего данный элемент трубопровода в состоянии выдерживать мощные линейные расширения и давление расширяющегося от нагревания металла трубопровода. К примеру, неподвижные опоры в ППУ изоляции диаметром 1020 мм способны выдерживать нагрузку, развиваемую в теплопроводе, равную 470 тн.
Главная функция и назначение неподвижных опор (НОП) в ППУ изоляции на теплотрассах — это предотвращение перемещений трубной системы, вызываемой нагреванием и остыванием металла трубопроводной системы. Такие опоры называются также мертвыми. При транспортировке теплоносителя стальные трубы тепловых сетей нагреваются и расширяются, а установленные в разных точках тепловой сети неподвижные опоры ППУ предохраняют систему от разрушений вследствие развиваемых перемещений от нагревания труб.
 Для прокладки теплопроводов систем тепло- и водоснабжения неподвижные опоры производятся на заводах изоляции труб с предварительно нанесенной на данное фасонное изделие тепловой ППУ изоляцией, требования к которой сформулированы в ГОСТ 30732-2020.
Точки установки неподвижных опор на этапе проектирования тепловой сети выбираются с учетом размещения на каждом отдельном участке, ограниченным двумя неподвижными опорами, компенсационного устройства, а также других элементов системы, которые устанавливаются в непосредственной близости от мертвых опор. К данным элементам трубопровода относятся прежде всего запорная арматура (шаровые краны в ППУ изоляции) и тройниковые ответвления (тройники) в ППУ изоляции, в том числе с установленными на них воздушниками.
Таким образам, неподвижные опоры в обязательном порядке устанавливаются перед тепловыми пунктами и вводами в здания, что обеспечивает защиту данных конструкций и располагаемых в них элементов и фасонных изделий трубопровода от смещений вследствие возможных перемещений от нагрузок в трубопроводе.
Элемент неподвижной опоры включает в себя стальной стакан, защищающий наружную изоляцию (оболочку ПЭНД или оболочку оцинкованную стальную) тепловой конструкции изделия и фланец, на котором крепится линейный трубный участок (элемент) опоры и защитный стакан (кожух). Тепловая ППУ изоляция неподвижной опоры обеспечивается медными проводниками системы оперативно-дистанционного контроля (ОДК) и герметизируется в местах соединения со стальной частью элемента термоусадочной лентой.
Для подземной бесканальной прокладки наружная гидроизоляции слоя жесткого ППУ опоры изготавливается из полиэтиленовой трубы-оболочки, а для надземной прокладки теплопровода — из стальной спиральновитой или стальной тонколистовой оцинкованной трубы-оболочки.

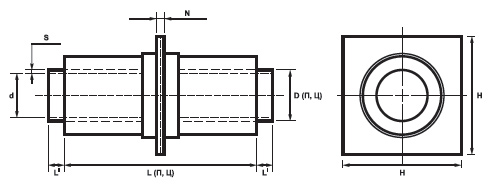

Схема элемента неподвижной опоры (НОП) в ППУ изоляции:

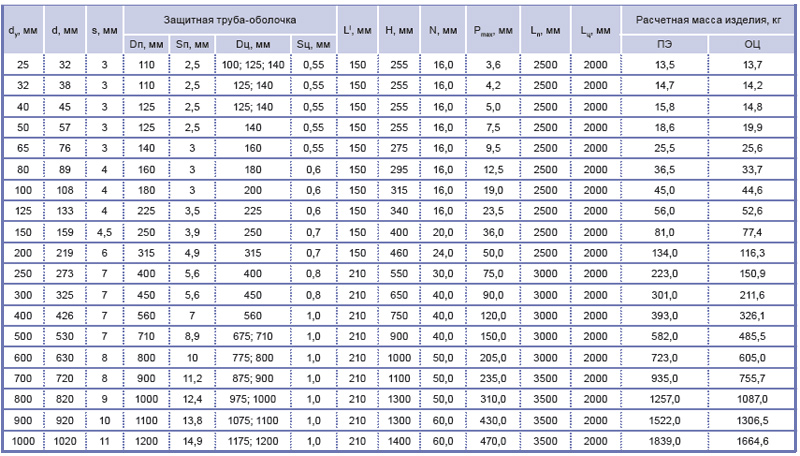

Таблица размеров элементов неподвижной опоры (НОП) в ППУ изоляции в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Элемент неподвижной опоры ППУ
