| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Сильфонный компенсатор (КСО) — это необходимый фасонный элемент трубопровода в виде специального сборного устройства, функция которого заключается в обеспечении амортизации (самокомпенсации) определенного участка стального трубопровода вследствие развиваемых в нем при работе перемещений - от боковых и осевых до угловых механических трансформаций. Наиболее распространенным типом компенсационных устройств для систем теплоснабжения тепловых сетей в последнее время являются гибкие сильфонные компенсаторы, стальной сильфон которых изготавливается на специализированных предприятиях, а сборка изделия в единый узел и нанесение тепловой ППУ изоляции осуществляется на заводах изоляции труб ППУ.
На место монтажа трубопровода блок сильфонного компенсатора поставляется в готовом к установке виде. Компенсаторы сильфонные устанавливаются на трубопроводе методом приварки его патрубков в монтируемый участок теплопровода, в процессе чего проводится растяжение сильфона (или двух сильфонов) данного элемента трубопровода до паспортных характеристик изделия. Устройство для компенсации расширений устанавливается в непосредственной близости от неподвижной (мертвой) опоры (НОП).
 Прием на себя трансформаций трубопровода от нагрева теплоносителем и вследствие этого расширения металла, а также от перепадов давления и возникающих по этим причинам трансформаций в системе осуществляется титановым или стальным многослойным нержавеющим сильфоном — гофрированным изделием, являющимся основной частью компенсационного устройства данного типа. Производятся одно- и двух секционные сильфонные компенсаторы, которые за счет приема на себя нагрузок защищают трубопроводы тепло- и водоснабжения тепловых сетей от температурных расширений и разрушения от данных деформаций, а также обеспечивают соосность соединяемых компенсатором труб.
Таким образом, применение компенсаторов данного типа гарантирует работающие трубопроводы систем теплоснабжения от статических и динамических нагрузок, возникающих при температурных деформациях, вибрациях и периодически возникающих в системе гидроударах.
К числу основных достоинств и преимуществ компенсаторов сильфонных относится его компактность, что отличает его от П-образных компенсаторов, требующих больших пространств для установки, длительный срок службы и отсутствие необходимости обслуживания, поскольку данное изделие устанавливается не ремонтнопригодным блоком.
При подземной бесканальной прокладке компенсаторы сильфонные производятся в полиэтиленовой оболочке (ПЭНД), при надземной - в стальной оцинкованной (ОЦ).
Для обеспечения работы системы ОДК в тепловом слое ППУ сильфонного компенсатора прокладываются аналогично другим фасонным элементам по ГОСТ 30732-2020 медные проводники-индикаторы системы оперативно-дистанционного контроля (ОДК).

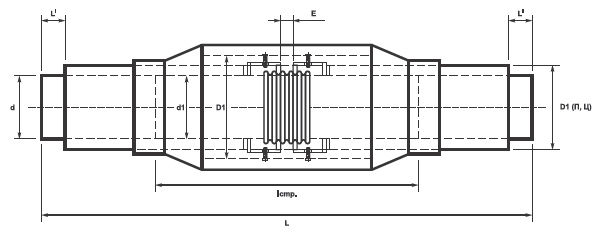

Схема сильфонного компенсатора в ППУ изоляции:

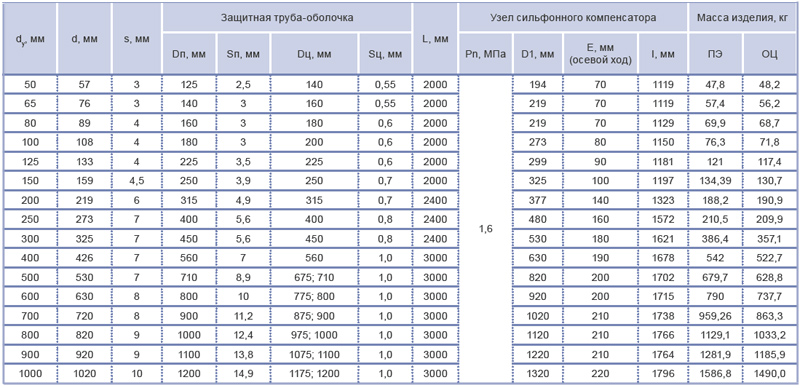

Таблица размеров сильфонных компенсаторов для трубопроводов ППУ в полиэтиленовой и стальной оцинкованной оболочке (ПЭНД и ОЦ), (мм):
|
Сильфонный компенсатор ППУ
