| Назначение и сферы применения: |
Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие. |
|
| Рабочие параметры: |
Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа. |
|
| Типы прокладки: |
Подземная бесканальная, подземная канальная, надземная. |
|
| Нормативная база: |
ГОСТ 30732-2006, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие. |
|
 Концевой элемент трубопровода с торцевым кабелем вывода в ППУ изоляции является наиболее важным фасонным элементом для функционирования системы оперативно-дистанционного контроля (ОДК) теплопровода в пенополиуретановой (ППУ) теплоизоляции труб по ГОСТ 30732-2006. Именно к данному фасонному элементу трубопровода подключаются приборы электронного контроля за состоянием герметичности предизолированного ППУ трубопровода подземной бесканальной прокладки. Изделие содержит в себе металлическую заглушку изоляции на конце элемента, в которой предусмотрено отверстие для вывода многожильного кабеля (3-х и 5-ти) для присоединения к терминалам и детекторам системы ОДК.
Концевой элемент трубопровода с торцевым кабелем вывода в ППУ изоляции устанавливается на концевых участках трубопроводной системы в тепловых камерах или в заменяющих их местах. Здесь же устанавливаются настенные или наземные ковера, к которым подводится электроснабжение и в которых устанавливаются стационарные терминалы и детекторы и разъемы для подключения переносных приборов системы ОДК (терминалов и детекторов).
 Концевые элементы трубопровода аналогично другим изделиям в ППУ изоляции по ГОСТ 30732-2006 изготавливаются в заводских условиях готовым собранным блоком и имеют полиэтиленовую наружную изоляцию ПЭНД при прокладке трубопровода бесканальным способом и стальную наружную изоляция с цинковым покрытием при надземной прокладке системы теплоснабжения тепловой сети.
Цена на концевые элементы трубопровода с торцевым кабелем вывода в ППУ изоляции даны в прайс-листе компании и рассчитаны исходя из производства данного элемента из электросваркой трубы стандартной стенки и теплоизоляции ППУ обычного первого типа.
По желанию Заказчика данное фасонное изделие может быть изготовлено разной длины, в том числе может быть смонтировано в заводских условиях на конце теплоизолированной трубы ППУ.

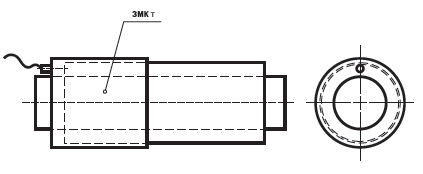

Схема концевого элемента трубопровода с торцевым кабелем вывода в ППУ изоляции:
Таблица размеров концевых элементов трубопровода с торцевым кабелем вывода в ППУ изоляции в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
|
Концевой элемент с кабелем вывода ППУ
