Главная Элемент трубопровода с кабелем вывода
Элемент трубопровода с кабелем вывода ППУ
Назначение и сферы применения: Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие.
Рабочие параметры: Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа.
Типы прокладки: Подземная бесканальная, подземная канальная, надземная.
Нормативная база: ГОСТ 30732-2006, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие.

элемент трубопровода с кабелем выводаЭлемент трубопровода с кабелем вывода в ППУ изоляции по ГОСТ 30732-2006 производится в заводских условиях, устанавливается на теплотрассе аналогично другим фасонным изделиям приваркой к трубопроводу.

Назначение элемента трубопровода с кабелем вывода — обеспечение подключения переносных и стационарных приборов системы ОДК (терминалов и детекторов) к проложенной по длине всего трубопровода в ППУ изоляции системе медных проводников, позволяющих фиксировать нарушения герметичности трубопровода в любой точке. Нарушение герметичности стальной трубы вследствие коррозии, нарушения целостности сварного шва или повреждение наружной полиэтиленовой оболочки или термоусадочной муфты в месте стыка трубопровода приводит к намоканию жесткого теплоизоляционного пенопласта пенополиуретана (ППУ), что фиксируется электронными приборами системы контроля ОДК с высокой точностью до нескольких метров.

Элементы трубопровода устанавливаются в крайних точках трубопровода, где запланированы зоны монтажа приборов системы ОДК — терминалов и детекторов. Для установки данного фасонного элемента чаще всего используются тепловые камеры, в которых помимо элементов с кабелем вывода также устанавливается регулирующая запорная арматура, ответвления, шаровые краны воздушников и спускников, а также приборы контроля и учета систем тепло- и водоснабжения тепловых сетей.

Цена на элементы трубопровода с кабелем вывода в ППУ изоляции предоставлены в прайс-листе компании СТК ППУ-Формат и рассчитаны исходя из производства данного изделия из электросваркой трубы стандартной стенки и тепловой ППУ изоляции первого стандартного типа.

По желанию Заказчика элементы трубопровода с кабелем вывода могут быть изготовлены разной длины, в том числе могут быть смонтированы в заводских условиях на конце поставляемой на объект трубы в ППУ изоляции.

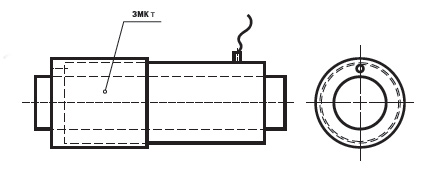

Схема элемента трубопровода с кабелем вывода в ППУ изоляции:

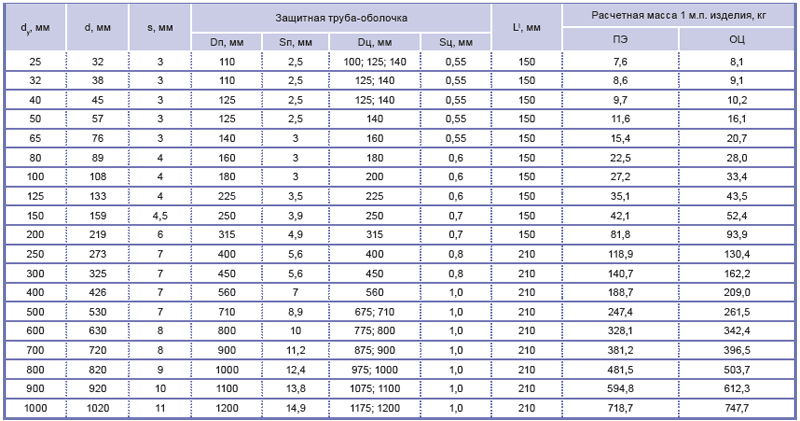

Таблица размеров элементов трубопровода с кабелем вывода в ППУ изоляции в полиэтиленовой и стальной оболочке (ПЭНД и ОЦ), (мм):
