Главная Монтаж муфты
монтаж муфты
Назначение и сферы применения: Системы тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральные, распределительные и промысловые нефтегазопроводы, нефтепродуктопроводы, трубопроводы криогенных систем и другие.
Рабочие параметры: Рабочая температура — до 140°С (кратковременно до 150° С).
Рабочее давление — до 1,6 МПа.
Типы прокладки: Подземная бесканальная, подземная канальная, надземная.
Нормативная база: ГОСТ 30732-2020, СНиП 41-01-2003, СНиП 41-02-2003, СНиП 41-03-2003, СП 41-105-2002, СП 41-103-2000, СП — 41-107-2004, МГСН 6.02-03, ПБ 03-75-94 и другие.

монтаж муфтыВ процессе монтажа предварительно изолированных ППУ трубопроводов бесканального подземного типа прокладки стальной трубы ППУ возникает технологическая потребность в изоляции мест сварки труб, фасонных элементов и запорной арматуры. Поскольку стальные трубы, отводы, тройники, шаровые краны, компенсаторы и другие изделия, изготавливаемые по технологии предварительной заводской пенополиуретановой (ППУ) теплоизоляции, поставляются с завода-изготовителя с уже нанесенной тепловой изоляцией с гидроизоляционным защитным полиэтиленовым покрытием (технология «труба в трубе»), то после сварки элементов теплопровода возникает необходимость изоляции мест сварки стали. В качестве наиболее надежной системы изоляции сварных соединений трубопровода в ППУ изоляции используются полиэтиленовые термоусаживаемые муфты, поставляемые компанией СТК ППУ-Формат в комплектации с материалами, необходимыми для проведения всего комплекса изоляционных работ.

Муфты термоусаживаемые обладают теми же самыми прочностными и эксплуатационными характеристиками, что и полиэтиленовые трубы-оболочки (ПЭ), используемые при изготовлении предизолированных трубопроводов по ГОСТ 30732-2020.

Основные этапы работ по установке термоусаживаемой муфты ППУ изолированного трубопровода.

На первом этапе после сварки теплотрассы с использованием трубы в ППУ ПЭ изоляции производится подготовка поверхности сварных швов и поверхности полиэтиленовых гидроизолирующих оболочек (ППУ-ПЭ). Стальные сварные швы зачищаются от окалины, а поверхности стальной трубы и ПЭ оболочки обезжириваются.

На втором этапе производится работа по монтажу медных проводников системы оперативно-дистанционного контроля (СОДК). Провода также обрабатываются (зачищаются и обезжириваются) и соединяются между собой по специальной технологии, крепясь на полиэтиленовых держателях.

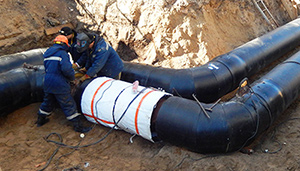

Третий этап монтажа термоусаживаемой муфты - непосредственная установка муфты, крепление полиэтиленового кожуха над зоной сварочного шва, крепление муфты с усадкой, производство отверстий для заливки компонентов ППУ и последующая заливка компонентов А и Б пенополиуретана (ППУ) в муфту. За счет усадки концов муфты при их постепенном нагревании в ходе монтажа происходит прочное сцепление муфты с поверхностью полиэтиленовой трубы-оболочки.

После заливки двух-компонентной смеси ППУ и отвердения теплоизоляционного слоя пенополиуретана (ППУ) между стальной трубой и внутренней поверхностью кожуха и заделкой отверстий дренажными пробками, установка термоусадочной муфты завершена.

Комплект для изоляции стыка муфтового компании СТК ППУ-Формат включает в свой состав следующие материалы:

  • держатели провода ОДК — 4 шт. (6 шт. для труб Ø530 мм и выше),
  • гильзы для соединения проводов системы ОДК — 2 шт.(3 шт.),
  • пробка дренажная — 1 шт. (2 шт. для оболочки Ø400 мм и выше),
  • пробка коническая — 1 шт. (2 шт. для оболочки Ø400 мм и выше),
  • пенопакет монтажный — 1 шт. (либо компоненты А и Б в соотношении),
  • муфта термоусаживаемая ПЭ — 1 шт.,
  • лента термоусаживаемая — 2 шт.,
  • пластина замковая — 2 шт.,
  • клей адгезивный — 2 шт.
