Для поставки деталей трубопроводов новой конструкции теплоизоляции на челябинском заводе «Трубодеталь» (группа ОМК) было освоено изготовление соединительных элементов в ППУ изоляции с промышленной системой обогрева («скин-эффект») для трубопроводов нефтегазовой отрасли.

Для строительства нового нефтепровода по маршруту месторождение имени А. Титова - месторождение имени Р. Требса (северо-восток Ненецкого автономного округа), прокладываемого в зоне вечной мерзлоты, заказчик объекта компания «Башнефть-Полюс» (СП «Башнефти» и «Лукойла») разместило на заводе «Трубодеталь» заказ на изготовление деталей трубопровода диаметром ду 500 мм в теплоизоляции вспененным полиуретаном (ППУ).

Данные элементы должны быть обеспечены, помимо теплоизоляции пенополиуретаном (ППУ) и наружной стальной оцинкованной оболочкой для надземной прокладки нефтепровода по данному маршруту трубопровода, также дополнительной смонтированной на изделиях системой кабельного обогрева данных фасонных изделий со «скин-эффектом».

Для исполнения данного заказа на заводе «Трубодеталь» было установлено новое производственное оборудование и освоен ряд новых для предприятия производственных технологий.

Изготавливаемые на заводе «Трубодеталь» стальные отводы в ППУ изоляции в оболочке из оцинкованной стали для прокладки нефтепроводов в зоне вечной мерзлоты (ТУ 5768-024-04834179-2010 «Крутоизогнутые отводы для надземной прокладки газопроводов 219÷820 мм»), так же как и аналогичные отводы в ППУ изоляции в полиэтиленовой наружной оболочке, должны были иметь антикоррозионные и теплоизоляционные защитные покрытия.

По данному заказу на заводе «Трубодеталь» для повышения надежности нефтепровода вместо наружного полиуретанового (ПУ) антикоррозионного покрытия было нанесено новое для предприятия двухстороннее эпоксидное покрытие.

Данный способ изоляции труб и фитингов обеспечивает решение двух задач:

• защиту внешней поверхности труб и деталей трубопровода от коррозии,
• обеспечение гладкостного покрытия внутренней части труб и элементов трубопроводов, что снижает трение нефти о стенки трубопровода и одновременно выполняет функции коррозионной защиты.

Поскольку в зоне вечной мерзлоты в течении года большая часть времени проходит в условиях пониженных температур нефтепровод дополнительно к высокоэффективной теплоизоляции трубопровода типа «труба в трубе» из пенополиуретана (ППУ) должен иметь дополнительную систему индукционного обогрева трубопровода (система «скин-эффекта»).

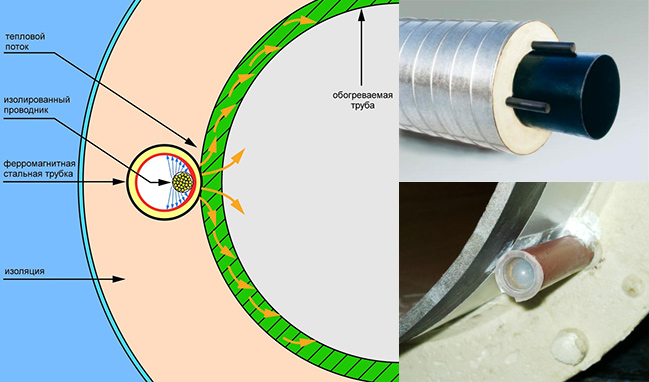

Система «скин-эффекта» представляет из себя дополнительный греющий кабель (проводник), устанавливаемый вдоль стальной трубы и элементов трубопровода, которые подключаются в определенных точках вдоль проложенного нефтепровода к источникам электропитания и обеспечивают принудительный индукционный обогрев стальной трубы и фитингов. За счет этого дополнительного обогрева трубопровод при транспортировке нефти (или иных веществ) нагревается до требуемой температуры, возмещая тепловые потери, которые происходят из-за низкой температуры окружающей среды. В условиях мерзлоты отсутствие системы промышленного обогрева может привести к замерзанию вязкой нефти с высоким содержанием парафинов и вывести из строя работу всего нефтепровода.

Для герметизации и теплоизоляции мест сварки между собой стальной трубы в ППУ изоляции и деталей трубопроводов в аналогичной теплоизоляции на заводе «Трубодеталь» были разработаны специальные заглушки муфтового типа. Заливочные заглушки данной конструкции позволяют соединять между собой концы обогревающих кабелей и производить запенивание межтрубных зазоров нефтепровода компонентами пенополиуретана (ППУ) для их качественной теплоизоляции.
